Sửa lỗi Vlan is down, Protocol is down trên Switch Sisco

15/06/2021, 3:23 PM | 15/06/2021, 3:23 PM | 1.5K | 030129

Lỗi Vlan is down, line protocol is down thường sảy ra khi bạn restore lại cấu hình của Switch, lúc này một số Vlan đã không được tạo dẫn đến tình trạng này. Trường hợp này một số Vlan hoạt động bình thường còn một số khác thì không, những Vlan không hoạt động thì các máy tính sẽ không nhận được địa chỉ IP cũng như không Ping được đến Geteway. Ta cùng xem xét ví dụ dưới đây :

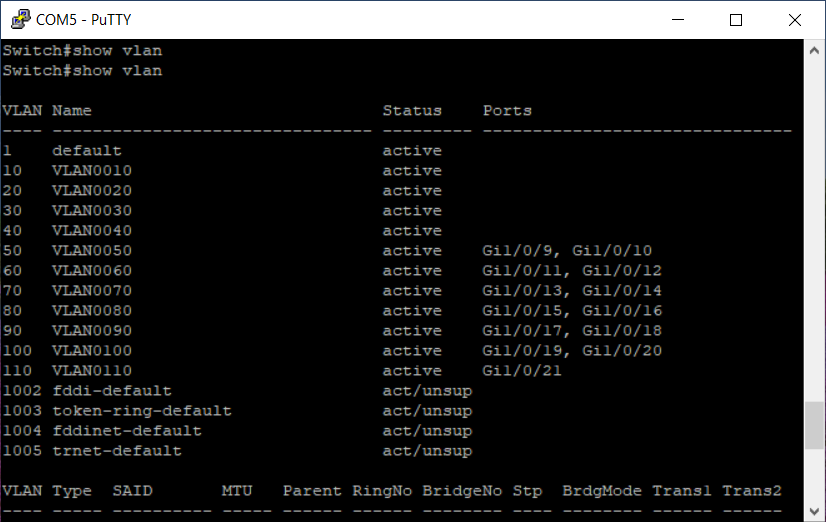

- Khi restore lại cấy hình thực hiện lệnh show vlan thấy Switch không nhận đủ số lượng Vlan ( Hình 1)

Hình 1: SW không nhận đủ Vlan

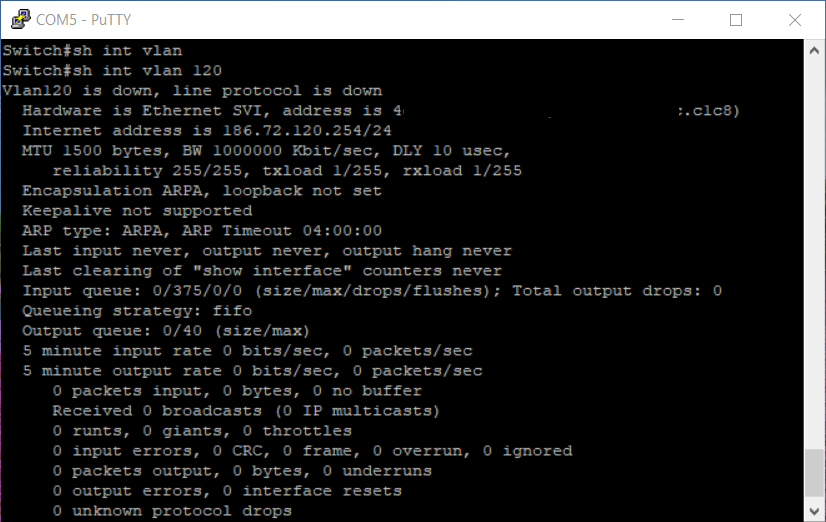

- Thực hiện lệnhshow vlan cần kiểm tra sẽ thấy báo Vlan is down, line protocol is down

sh int vlan 120

Hình 2: Thực hiện show int vlan

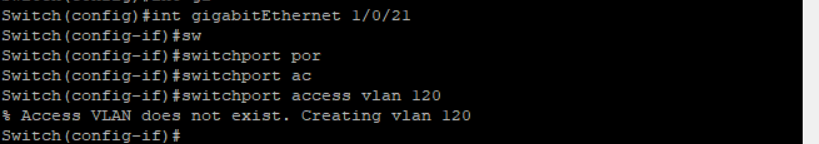

- Lúc này ta thực hiện gán một cổng bất kì cho Vlan bị lỗi Vlan is down, line protocol is down, ở đây của mình là vlan 120 ( Hinh 3)

Switch#conf t
Switch(config)#int fa
Switch(config)#int gigabitEthernet 1/0/21
Switch(config-if)#switchport access vlan 120
% Access VLAN does not exist. Creating vlan 120
Switch(config-if)#

- Khi gõ lệnh trên SW sẽ tự tạo ra vlan 120, lúc này sử dụng lệnshow vlan một lần nữa sẽ thấy cổng g1/0/21 được gán vào vlan 120

Hình 3

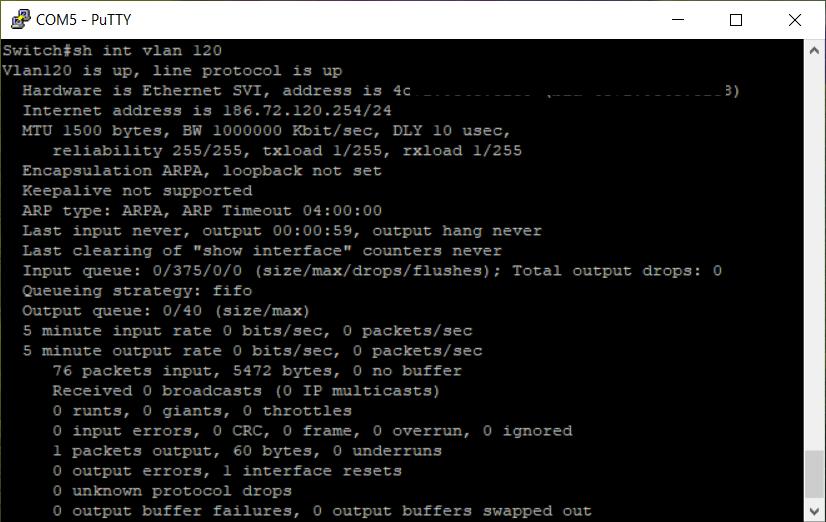

- Lúc này kiểm tra lại vlan 120 bằng lệnh sh int vlan 120 sẽ thấy tình trạng cổng là Vlan 120 is up, line protocol is up ( Hình 4)
- Thực hiện tương tự với các Vlan khác để khắc phục tình trạng trên.
